制造能力:
1、制造管徑: 8mm- 32mm
2、制造厚度: 0.4mm-1.5mm
3、生產速度: 90m/min
序號 | 設備名稱 | 數量 | 備注 |
1 | 雙頭開卷機 | 1 | |
2 | 集料箱 | 1 | |
3 | 矯平 | 1 | |
4 | 高頻感應焊機 | 1 | 外購件 |
5 | 刨刺刀架 | 1 | |
6 | 平輥 | 13 | |
7 | 測速輪 | 1 | |
8 | 電腦飛鋸 | 1 | |
9 | 下料架 | 1 | |
10 | 立輥 | 18 | |
11 | 土耳其頭 | 1 | |
12 | 傳動箱 | 7 | |
13 | 住傳動 | 1 |

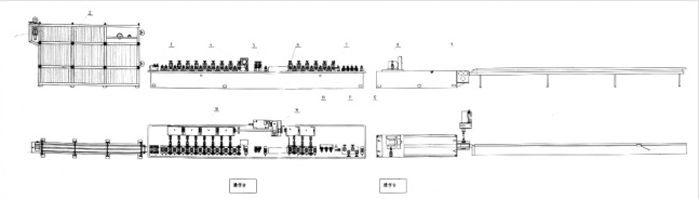

WG-25型直縫焊管機組示意圖

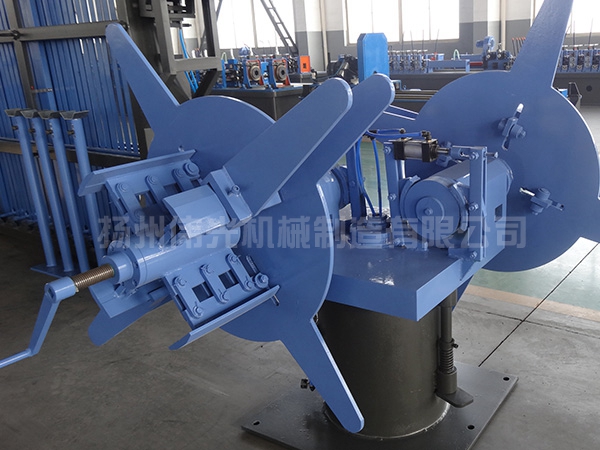

雙頭開卷機
一簡述:回轉式運動,能快速更換鋼卷并采用氣動剎車裝置
二、參數與說明:
(1)、 鋼卷最大重量: 700kg-800kg
(2)、 卷料軸內徑: 300mm-350mm
(3)、 鋼卷最大外徑: 1200mm
(4)、 鋼卷最大寬度: 120mm
主傳動
1、主機采用Z4-180-11, 37kw直流電機傳動
2、ZLY160型減速機,速比5.4: 1
3、拖動采用進口歐陸直流裝置。

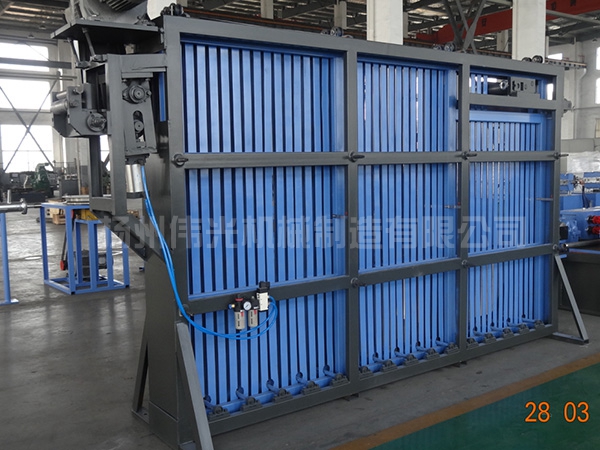

籠式集料箱
1、 型式:由角鋼、槽鋼焊接而成
2、進料速度:≥200m/min
3、儲料能力:≥400m
寬度調整
能力: 22mm-110mm
儲料輥輪(一組)
1、材質: Gcr15
2、送料軋輪: 115mm, 2只
3、電機: 2.2kw 1臺

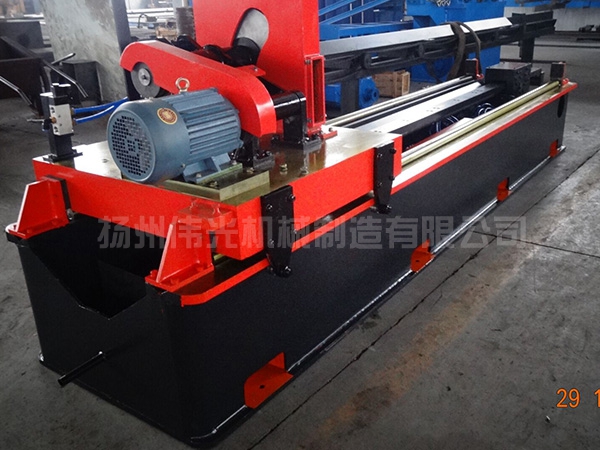

電腦飛鋸
A、自動控制頻率:7.5kw
B、自動跟蹤裝置
1、最大切斷直徑:Φ35mm
2、切斷長度: 4m-7m
3、最大切斷厚度: 2.0mm
C、型式:圓形金屬鋸片Φ300mm xΦ30mm x 3.0mm
D、“ 飛鋸功率: 4kw電動機
E、切管長度、精度土0.3mm以內
卸料臺
型式:軌道式氣動翻料裝置
高頻
1、型式: GP100-0.6-H
2、輸入電源: 3P、380V、50HZ
3、輸出功率: 100kw
4、輸出控制方式:微機調壓
5、高壓整流器: 15A
6、高壓變壓器: 3、380V、180KVA
7、震蕩電子管: FU-911S
8、電子管燈絲變壓器: 8V-AC
9、電子管陽極水管:聚乙烯增強管
10、電容器: CCG81-1000P- -20KV
