一、 機型:60-102機組
二、 機組特征:
序號 | 項目 | 數值 | 備 注 |
1 | 制管外徑 | Φ38mm~Φ102mm |
|
2 | 制管壁厚 | 圓管δ1.2mm~3.0mm,方管≤2.0mm |
|
3 | 制管速度 | 30M/min~80M/min | |
4 | 制管長度 | 4M~8M |
|
5 | 最大卷重 | ≤3500kg |
|
三、 生產線工藝流程:
四、 機組各單元設備配置簡介:

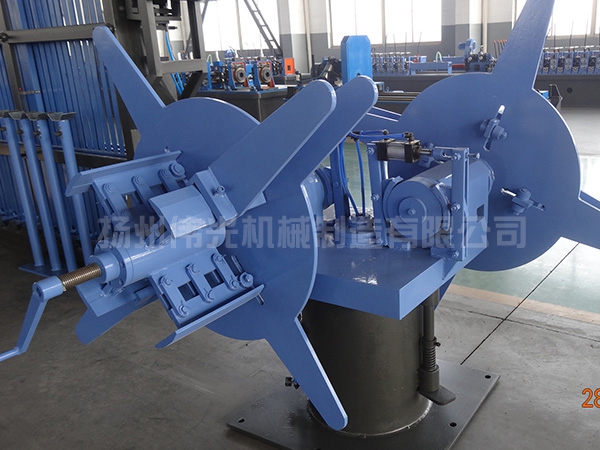

1. 雙邊手動上料架
本部套的功能是將整卷帶鋼拆開,為成型機提供所需原料。
結構形式 | 雙邊3600 旋轉,氣動漲緊 |
鋼卷內徑 | Φ450mm~Φ550mm |
鋼卷外徑 | Φ800mm~Φ1200mm |
鋼卷寬度 | 120mm~320mm |
鋼卷重量 | ≤3500kg |

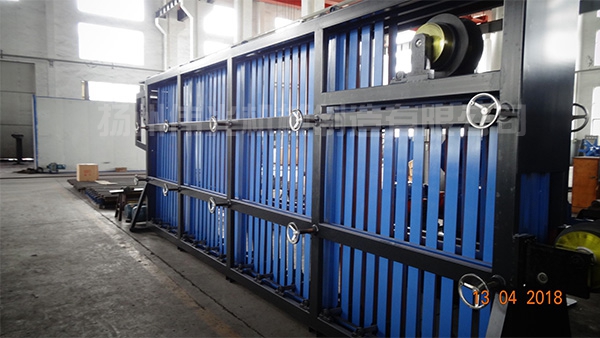

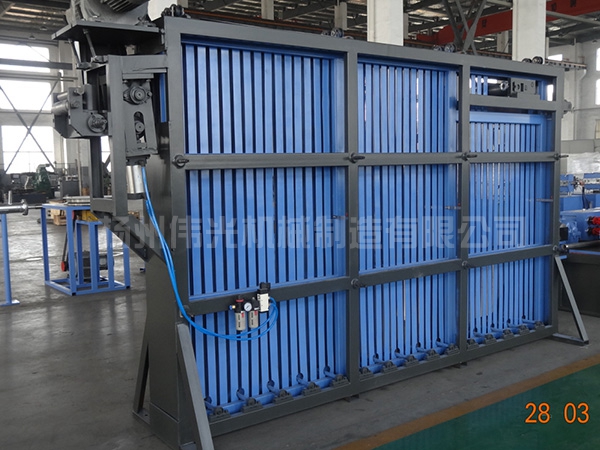

2. 立式儲料倉:
立式儲料倉的作用是在鋼帶上料并進行首尾焊接的過程中,儲存一定量的鋼帶供應主機軋制,以保證連續生產不停機。
(1)結構:鼠籠式板焊件,配有自動喂料和出料機構
(2)儲料量:150-300m
(3)電機:7.5KW

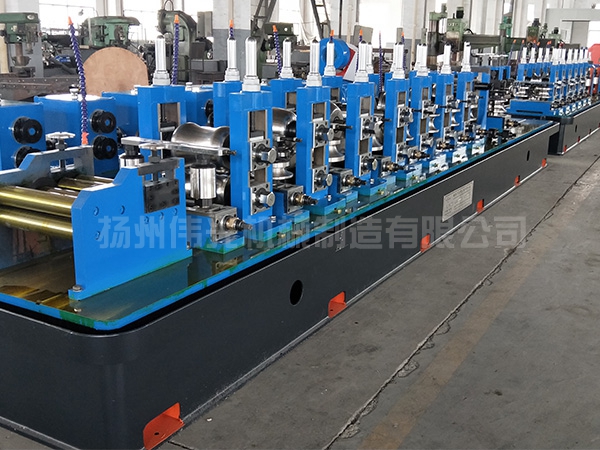

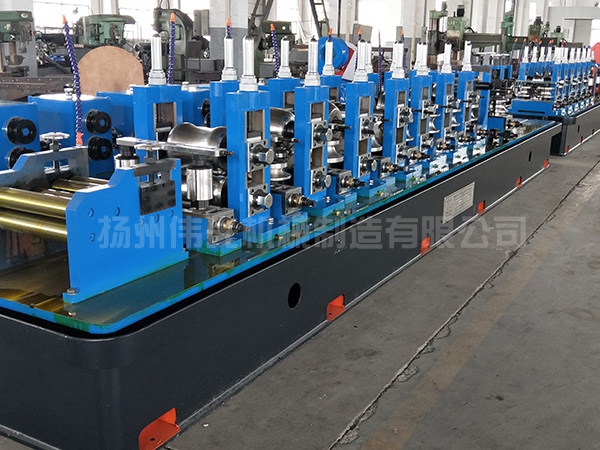

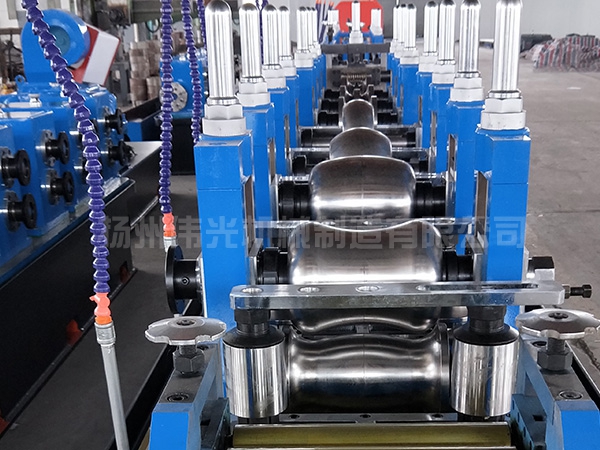

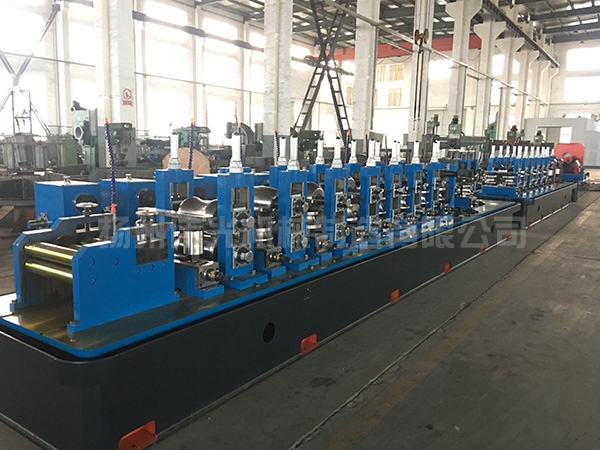

3.成型定徑主機:
主機成型段:七輥校平+七架平輥+八架立輥+七只雙齒輪箱
主機定徑段:六架平輥+六架立輥+六只雙聯齒輪箱
1七輥校平
結構形式 | 七輥校平 |
| |
進料 | 平立導衛式 |
| |
校平輥 | 40Cr | 淬火 | |
校平輥規格 | Φ76 |
|
2平輥裝置
龍門架材料 | 鑄鋼 |
| |
水平軸材料 | 42CrMo | 調質并高頻 | |
水平軸輥徑 | Φ70mm |
| |
結構形式 | 側出換輥 |
| |
調節形式 | 銅螺母絲桿 |
|
3立輥裝置
立輥?zhàn)牧?/p> | QT60 |
| |
立輥軸材料 | 45#鍛件 | 正火并高頻 | |
立輥軸徑 | Φ45mm |
| |
結構形式 | 槽型復向調節 |
| |
調節形式 | 銅螺母絲桿 |
|
4分動齒輪箱
箱體材質 | 鑄鋼 | |
傳動形式 | 螺旋錐齒輪分動 | |
潤滑形式 | 浸油潤滑 | |
輸入輸出軸 | 調質并高頻 |

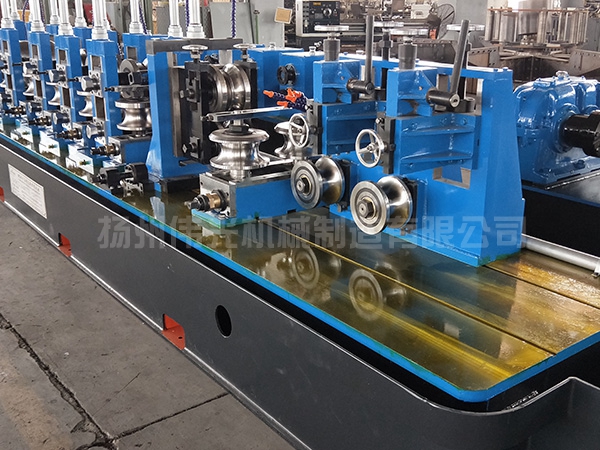

5導向裝置:
作用 | 用于焊縫導向?qū)χ?/p> | |
數量 | 導向輥?zhàn)?架 |
6擠壓裝置
作用 | 用于控制焊縫,實現理想焊接 | |
外形及方式 | 鑄造寬型底座,結構形式同立輥?zhàn)嘞蛘{(diào)整 |
7刨疤裝置:
用途 | 用于鋼管外焊疤刮平 | |
工作方式 | 配兩把刮刀架,快速歸位,配拖板及磨光托輥。 |
8矯直裝置:
結構形式 | 導柱式萬向調節 | |
輥軸 | Φ45 |
9. 主傳動
主電機型號、功率 | Z4 160KW 1臺 | |
減速機型號 | ZLY224 1臺 |

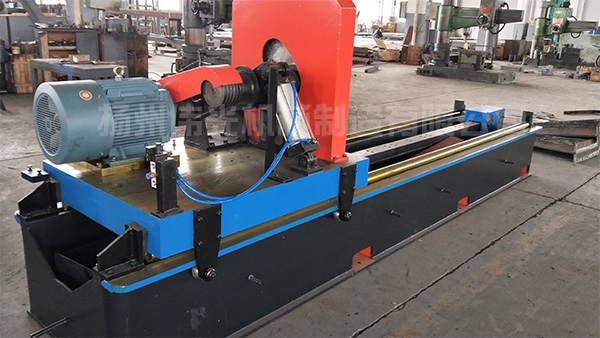

4. 電腦鋸:本部套的功能是將成品管按客商要求鋸切成所需的長度。
型式 | 電腦控制,普通鋸片切割 |
(1)最大切斷直徑 | Φ102mm |
(2)最大切斷厚度 | Δ3.0mm |
(3)鋸切長度及尺寸精度 | L=4~8m,≤±3㎜ |
(4)飛鋸驅動型式 | 氣動起、落鋸 |
(5)鋸片規格 | Φ600㎜ |
(6)拖動電機 | 18.5KW |
(7)鋸切電機 | 22KW |
(8)鋸切速度 | 80M/min |
5. 落管架:功能是輸送定尺鋸切的成品鋼管。
五.用戶配置項目(供參考):
機組電源標準 | 380V/22V;50HZ;三相四線制 | |
機組電源功率 | (1)、高頻 | 200KW |
(2)、主電機 | 160KW | |
(3)、輔機 | 50KW | |
合 計: | 約400KW | |
機組占地面積 | 長50M×寬4M | |
高頻房體積 | 長5M×4M×2.8M | |
水 源 | 冷卻水池30M31個/高壓抽水泵1臺 | |
氣源 | 空氣壓縮機 1臺 | |
所需起重設備 | 行車3~5噸 2臺 | |
常規消耗輔材 | (1)高頻電纜、機組連線(2)磁棒(3)鋸片 |
